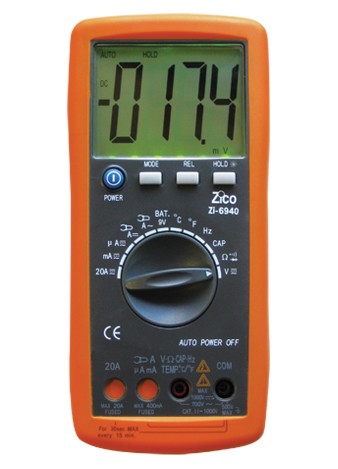

רב מודד 20A AC/DC Zico

רב מודד תחום אוטומטי מקצועי למדידת טמפרטורה,קיבוליות ותדירות וכולל מסך תצוגה LCD גדול ותאורת מסך. בעל הגנה מכנית ואלקטרונית.
Zi-6940
מחיר: 380 ₪
משלוח עד הבית : 50 ₪
אחריות: אחריות ע"י היבואן הרשמי בישראל
זמן אספקה: 7 ימים , קיימת אפשרות לאיסוף עצמי
למה לקוחות קונים אצלנו:
  • אחריות: אחריות ע"י היבואן הרשמי בישראל
  • אפשרות לעד 12 תשלומים (ועד 3 תשלומים ללא ריבית)
  • קניה מאובטחת ושירות לקוחות מעולה
אחריות ע"י היבואן הרשמי בישראל חודשי אחריות
קניה בטוחה

מידע נוסף

רב מודד תחום אוטומטי מודד טמפרטורה, קיבוליות ותדירות הכולל:

-מסך תצוגה LCD גדול + תאורת מסך.

-הגנות מכניות ואלקטרוניות לטעויות אנוש.

-גוף יציקה כפולה.

-כיבוי עצמי אוטומטי לחסכון בסוללה.



מפרט טכני:


AC/DC - 20A
העברת תחומים אוטומטית + החזקת נתונים DATA HOLD
התנגדות עד 40MOHM
תדר עד 10MHZ
מדידת קיבול  100UF
מדידת טמפרטורה עד 760 מעלות צלסיוז .
מידות - 195mm X 92mm X 38mm
משקל - 380 גרם.





הוראות שימוש:



*למודד זה יש הגנות אלקטרוניות ומכניות כנגד טעויות.

אין להפעיל כוח להעברת הבורר, יש לוודא שחוטי המדידה מנותקים מהמודד לפני העברת מצב בורר למצב הבדיקה הרצוי.



1. הפעלה/כיבוי בלחצן POWER המודד יכבה אוטומטית במצב של אי פעילות אחרי 15 דקות

2. העברת הבורר למצב הבדיקה הרצוי

3. הכנסת חוטי המדידה-הפרובים לשקעים הפנויים למעבר לבדיקת זרם -יש להוציא את הפרובים מהמודד

להעביר את הבורר למצב בדיקת הזרם הרצוי-להכניס את הפרובים

חובה להכניס את הפרובים אך ורק לאחר בחירת המצב הרצוי לבדידה. אין להעביר מצב בורר לבדיקת זרם ללא הוצאת הפרובים מהמודד !!!

4. למדידת מתח, התנגדות , רציפות ,תדירות,טמפרטורה יש להכניס את הפרובים ל 2 השקעים היימניים

5. במצב בורר - התנגדות, מתח וזרם קיימים הגדרות נוספות לבדיקה השינוי מתבצע על ידי לחיצה על מצב MODE מצב בורר בהתנגדות- לחיצה על MODE תעביר למצב רציפות,דיודה מצב בורר במצב מתח - לחיצה על MODE תעביר מ AC ל DC והפוך מצב בורר במצב זרם - לחיצה על MODE תעביר מ AC ל DC והפוך

6. לחצן HOLD -לחיצה ארוכה תדליק את תאורת המסך לזמן קצר

7. מדידת טמפרטורה- יש ליצב את החיישן על מקום הבדיקה לפחות 30 שניות לקריאה מדוייקת

8. מדידת זרם גבוה -עד 20 אמפר- חל איסור למדוד באופן רצוף יותר מ 15 שניות יש להמתין 15 דקות למדידה הזרם הבאה לזרם גבוה יותר מ 10A



הסבר סימונים על המודד:



Ω מדידת התנגדות

A מדידת זרם

V מדידת מתח

°F מדידת טמפרטורה בפריינאייט

TEMP מדידת טמפרטורה

°C מדידת טמפרטורה בצלסיוס

HZ מדידת תדר ~ מתח או זרם חילופין

- מתח/זרם ישר



*הפעלת המודד שלא על פי ההוראות יכולה לגרום נזק בלתי הפיך שלא מכוסה באחריות.

http://www.zicotech.com/images/images2006/ZI6940ENGLISH.pdf
